氣動V型調節球閥

簡要描述：氣動V型調節球閥是一種直角回轉的高級控制閥，它的啟閉件是帶特殊V型開口的半球體，具有鋒利的刃口。在球體回轉過程中，密封面具有強有力的切斷力和自清潔功能，因此氣動V型球閥特別適用于管線結垢凍結或含有纖維和顆粒固體的流體。球體的V型開口與閥座流道形成一個扇形區域，在回轉過程中可改變流道截面積，形成對介質的線性等比例精確調節。因此V型調節球閥同時具備調節和開關兩種功能，可與氣動或電動執行器配套，廣泛使用于造紙、化工、石油、化纖、電力、冶金、制藥、環保等領域的控制系統。

產品型號：VQ647H/F/W/Y-16P DN250
廠商性質：生產廠家
更新時間：2023-07-28 19:28:19
訪問量：467

產品咨詢聯系我們

產品分類

相關新聞

詳細介紹

一、概述

耀圣控制設備有限公司一致堅持嚴格控制把關每一個環節、每一道工序，從設計研發到生產作業各個環節的質量狀況。耀圣人生產的采用圓柱型彈簧預載的帶補償性可拆卸金屬閥座結構，密封性能可靠。球芯與閥座不會產生卡阻或脫離，使用壽命長。球芯上的V形切口與金屬閥座之間具有剪切作用，適用于控制高粘度，含纖維、固體顆粒及漿料等介質。結構制造紙工業的紙漿顯得尤為優越。耀圣生產的氣動V型調節球閥是一種直角回轉的高級控制閥，它的啟閉件是帶特殊V型開口的半球體，具有鋒利的刃口。在球體回轉過程中，密封面具有強有力的切斷力和自清潔功能，因此氣動V型球閥特別適用于管線結垢凍結或含有纖維和顆粒固體的流體。球體的V型開口與閥座流道形成一個扇形區域，在回轉過程中可改變流道截面積，形成對介質的線性等比例精確調節。因此V型調節球閥同時具備調節和開關兩種功能，可與氣動或電動執行器配套，廣泛使用于造紙、化工、石油、化纖、電力、冶金、制藥、環保等領域的控制系統。

采用圓柱型彈簧預載的帶補償性可動金屬閥座結構，密封性能可靠。球芯與閥座不會產生卡阻或脫離，使用壽命長。
球芯上的V形切口與金屬閥座之間具有剪切作用，氣動V型調節球閥特別適用于控制高粘度，含纖維、固體顆粒及漿料等介質。結構制造紙工業的紙漿顯得尤為優越。
閥門的流通能力大、壓力損失小、且介質不會沉積在閥體中腔，閥門不僅具有近似等有分比的流量特性、可調范圍大，最大可調比為100：1，還具有精確調節與可靠定位的功能。

二、主要零件材質表

零件名稱	材質
閥體、閥蓋	WCB	CF 8
密封圈	2Cr13+氮化	304+氮化
球體	2Cr13+硬格	304+硬格
閥座、閥桿	2Cr13	304
墊片	柔性石墨+不銹鋼	柔性石墨+不銹鋼
雙頭螺柱	35CrMoA	1Cr18Ni9Ti

三、產品性能規范

公稱壓力	試驗壓力（MPa)		適用介質	適用溫度
	殼體試驗	密封試驗
1.6	2.4	1.76	水、油、氣及高粘度，含纖維、固體顆粒等介質	-28℃～≤550℃
2.5	3.75	2.75
4.0	6.0	4.4
應用規范	連接法蘭	JB79-59GB9113HG20592-97ANSI B16.5
	檢驗試驗	JB/T9092-99API 598

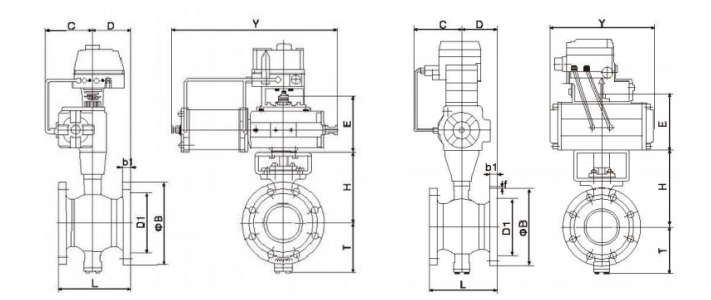

4、氣動V型調節球閥主要外形尺寸

公稱壓力或壓力級	公稱通徑（DN）		尺寸
公稱壓力或壓力級	(mm)	(in)	W	L	W1	L1	d	d1	H1	H	D D1 D2
PN1.6MPa	25	-	50	-	25	-	64	38	57	200	請參閱《主要外型及連接尺寸表》
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
PN2.5MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
CLASS 150	25	1	50	-	25	-	65	38	57	200
	40	1 1/2	60	-	25	-	84	49	63	205
	50	2	75	124	32	62	102	60	92	225
	65	2 1/2	85	145	38	72.5	121	75	100	235
	80	3	100	165	45	82.5	134	89	108	260
	100	4	115	194	50	97	172	113	117	270
	125	5	135	210	55	105	196	140	140	320
	150	6	160	229	65	114.5	221	164	177	340
	200	8	200	243	80	121.5	278	205	200	390
	250	10	240	297	92	148.5	333	259	252	420
	300	12	-	338	-	169	-	300	270	510

五、公司承諾

耀圣生產檢測系統流程均按照國際先進的行業標準要求，氣動V型調節球閥自產品設計就納入一套極其嚴謹、精確

的程序之中，從設計、選材、制造、組裝到運行，每個環節都要經歷苛刻的檢測程序，將精度控

制到最嚴密，將產品品質控制到最優異，對每個細微之處的精益求精，都控制到最完美，讓客戶

在使用的同時，深切感受到我們嚴謹務實的品質宗旨.
