VQ347H手動V型球閥

簡要描述：VQ947H-16C DN150/VQ647Y-16P DN200/VQ347F-64R DN65 等型號V型球閥屬于固定球閥，也是單閥座密封球閥，調節性能是球閥中最佳的，流量特性是等百分比的，可調比達100:1。它的V型切口與金屬閥座之間具有剪切作用，特別適合含纖維、微小固體顆粒、料漿等介質。它具有相同的旋轉90度的動作，不同的是旋塞體是球體，有圓形通孔或通道通過其軸線。球閥在管路中主要用來做切斷、分配和改變介質的流動方向，它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥最適宜做開關、切斷閥使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用

產品型號：VQ347H/F/Y-25C DN50
廠商性質：生產廠家
更新時間：2023-07-24 10:20:23
訪問量：472

產品咨詢聯系我們

產品分類

相關新聞

詳細介紹

一、手動V型球閥概述：

VQ947H-16C DN150/VQ647Y-16P DN200/VQ347F-64R DN65 等型號V型球閥屬于固定球閥，也是單閥座密封球閥，調節性能是球閥中最佳的，流量特性是等百分比的，可調比達100:1。它的V型切口與金屬閥座之間具有剪切作用，特別適合含纖維、微小固體顆粒、料漿等介質。

　　耀圣的這種球閥屬于固定球閥，也是單閥座密封球閥，調節性能是球閥中最佳的，流量特性是等百分比的，可調比達100:1。它的V型切口與金屬閥座之間具有剪切作用，特別適合含纖維、微小固體顆粒、料漿等介質。

　　球閥它具有相同的旋轉90度的動作，不同的是旋塞體是球體，有圓形通孔或通道通過其軸線。球閥在管路中主要用來做切斷、分配和改變介質的流動方向，它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥最適宜做開關、切斷閥使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用，如V型球閥。

　　二、v型球閥特點

　　適用于經常操作,啟閉迅速,輕便,流體阻力小,結構簡單,相對體積小,重量輕,便于維修,密封性能好,不受安裝方向的限制,介質的流向可任意,無振動,噪聲小。

耀圣v型球閥結構及原理

　　三、耀圣V型球閥結構：

V型球閥球芯帶有V型結構，閥芯是1/4球殼，開有V型缺口，流通能力大，可調范圍大、具有剪切力，能關閉嚴密等特點，特別適用于流體物質帶纖維狀的工況。一般情況下V型球閥都是單密封球閥。不適合用來雙向使用。

　　閥芯的邊緣呈V字型，球體上有一個V形開口，隨著球的旋轉，耀圣生產的球閥可使用中間開度面積的變化進行流量調節，并可切斷流體中夾雜的雜質而關閉，適用于紙漿、砂漿、粘性流體的控制。

　　四、V型球閥工作原理：

V型狀邊緣，切斷雜質。在球體轉動過程中，耀圣的球體V型刀口與閥座相切，從而切斷流體中的纖維和固態物質，而一般的球閥則不具備這一功能，故易導致關閉時纖維雜質卡住，給維修和維護帶來極大的不便。而V型球閥其閥芯是不會被纖維卡住的。此外，由于采用了法蘭連接形式，因而其拆裝簡便，無需特殊工具，維修維護也簡單易行。當閥門關閉時。V型缺口與閥座之間產生契形剪刀作用，并既具有自潔功能又可防止球芯卡死，閥體、閥蓋及閥座分別采用金屬點對點結構，另外使用了摩擦系數較小的閥桿彈簧，因此，操作扭矩小，很穩定。

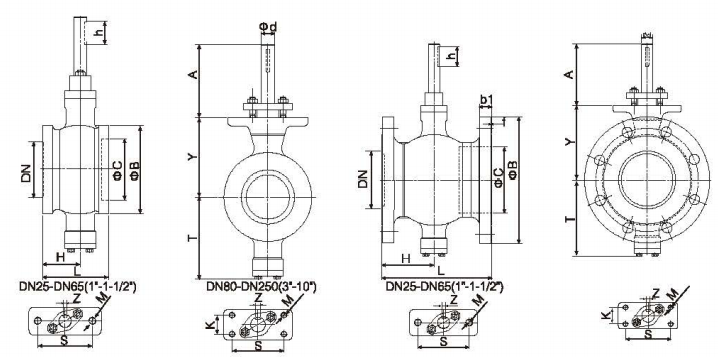

五、V型球閥閥體外形尺寸 Dimensions of body

PN10/PN16/150Lb(對夾式Wafer)

DN	L	B	C	T	Y	A	φd	h	S	K	M	Z
25	50	68	38	81	73	75	16	35	75	1	2-M10	5
32	60	76	45	86	78	75	16	35	75		2-M10	5
40	60	84	50	90	80	75	16	35	75	1	2-M10	5
50	75	100	62	93	90	75	16	35	75	1	2-M10	5
65	100	118	73	108	105	75	16	35	75	/	2-M10	5
80	100	132	90	123	118	75	20	35	90	8	4-M10	6
100	115	158	115	138	130	75	20	35	90	28	4-M10	6
125	129	184	134	148	145	80	24	40	90	28	4-M10	8
150	160	216	164	170	170	94	28	50	110	40	4-M12	8
200	200	268	206	200	201	94	30	50	110	40	4-M12	8
250	240	326	260	240	237	98	40	60	135	40	4-M16	12

PN16(法蘭式Flange)

DN		B	C	b1		T	Y	A	φd	h	S	K	M	Z
25	102	115	38 16 2			81	73 75		16	35	75		2-M10	5
32	102	140	45 18		2	的	78	75	16	35	75		2-M10	5
40	114	150	50 18		2	叩		75	16	35	75	/	2-M10	5
50	124	165	62 20		2	的	80	75	16	35	75		2-M10	5
65	145	185	73 20		2	108	105	75	16	35	75	/	2-M10	5
80	165	200	90 20		2	123	118	75	20	35	90	28	4-M10	9
100	194	220	115 22		2	138	130	75	20	35		28	4-M10	9
125	194	250	134 22		2	148	145	80	24	40	品品	28	4-M10	8
150	229	285	164 24		2	170	170	94	28	品	110	40	4-M12	8
200	243	340	206 24		2	200	201	94	30	品	110	40	4-M12	8
250	297	405	260 26		2	240	237	98	40	的	135	40	4-M16	12
300	338	460	316 28		2	286	282	98	40	的	135		4-M16	12
350	400	520	372 30		2	330	337	125	50	的	140	的	4-M16	14
400	400	580	420 32		2	367	372	172	60	即	70		4-M20	18
450	520	640	470 40		2	422	432	172	70	品	190	品	4-M24	20
500	600 715 516 44 2 490 498 180 80 100										190	品	4-M24 22

我公司專業做v型球閥廠家偏心半球閥 v型球閥和o型球閥更多V型球閥相關資料請繼續瀏覽該網站均能為您提供 v型球閥圖片氣動 v型球閥廠家v型球閥工作原理專門， v型球閥與球閥區別 V型球閥 V型球閥工作原理 V型球閥結構圖法蘭V型球閥原理 V型球閥圖片 V型球閥結構對夾式v型球閥 手動v型球閥 手動v型球閥QV47Y 電動v型球閥氣動v型球閥氣動調節v型球閥進口v型球閥 v型球閥廠家泥漿專用閥門，氣動調節閥的結構和原理,氣動v型不銹鋼球閥.
