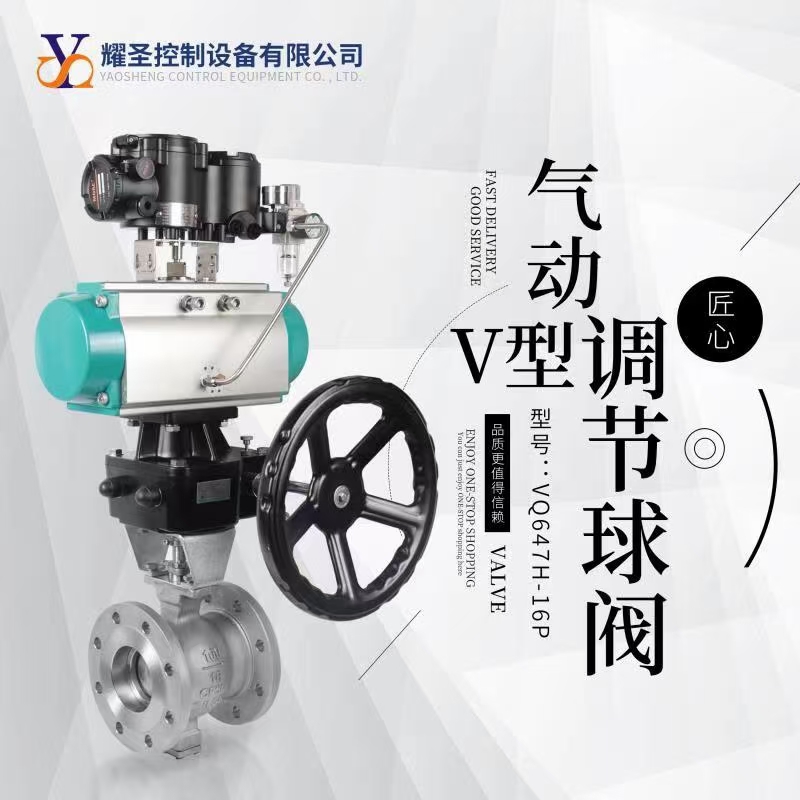

氣動帶手動調節V型球閥

簡要描述：氣動調節V型球閥是在半球體閥芯一側開有V形口，通過調節閥芯開度，改變介質流通的截面積，用于調節流量的閥門。也可以用于開關控制，實現管路的開啟或關閉。其具有自清洗作用，在小開度范圍內可實現微小流量的調節，可調比大，適用于含纖維、細顆粒、料漿類介質。用代號VQ來表示V型球閥。設計標準JB/T 13517。

產品型號：VQ647H/F/W/Y-16P DN250
廠商性質：生產廠家
更新時間：2023-07-28 19:27:47
訪問量：803

產品咨詢聯系我們

產品分類

相關文章

相關新聞

詳細介紹

氣動調節V型球閥是在半球體閥芯一側開有V形口，通過調節閥芯開度，改變介質流通的截面積，用于調節流量的閥門。也可以用于開關控制，實現管路的開啟或關閉。其具有自清洗作用，在小開度范圍內可實現微小流量的調節，可調比大，適用于含纖維、細顆粒、料漿類介質。用代號VQ來表示V型球閥。設計標準JB/T 13517。

V型球閥工作原理結構特點及與其它調節閥區別：

一、耀圣V型球閥設計的流體阻力小，流量系數大，可調比高?？蛇_(dá):100:1，比直通單座調節閥、雙座調節閥、套筒調節閥的可調比30：1大得多。能讓流量特性系數為近似等百分比。

二、密封可靠。金屬硬密封結構的泄漏等級為GB/T4213《氣動調節閥》的Ⅳ級。軟密封結構的泄漏等級為 GB/T4213的Ⅴ級或Ⅵ級。硬密封結構時，球芯密封面可以采用電鍍硬鉻、堆焊鈷基硬質合金、噴涂碳化鎢耐磨涂層等工藝，提高閥芯密封使用壽命。

三、開閉迅速。V型球閥屬于角行程閥門，從全開到全關閥芯轉角 90°，配裝AT活塞式氣動執行器可用于快速切斷工況。再加裝電氣閥門定位器后可以按照模擬信號4-20Ma比例調節。

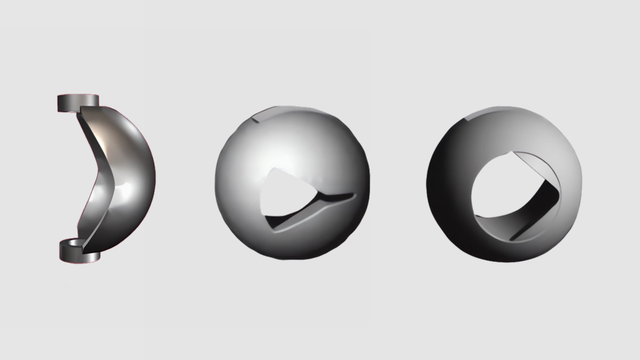

四、防堵性能好。閥芯采用1/4半球形，配合單側閥座結構。介質內有固體顆粒時不會像普通O型球閥發生中腔堵塞情況。V形球和閥座之間是無間隙回轉,具有很大的剪切力，尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的控制。另外還有全球形閥芯的V型球閥，其更適合高壓工況，可以有效減小高壓差時球芯的變形。其采用單閥座密封或雙閥座密封結構。雙閥座密封的V型球閥多用于潔凈的介質流量調節，有顆粒的介質會造成中腔堵塞危險。

五、V型球閥為固定球結構，閥座用彈簧加載，沿流道方向可以移動?？梢宰詣友a(bǔ)償閥芯磨損，延長使用壽命。彈簧有六角彈簧，波形彈簧，碟簧，圓柱壓縮彈簧等。當介質有細小雜質時，需要對彈簧加密封圈防護，避免彈簧進去雜質失效。對于雙閥座密封的全球形閥芯V型球閥，則采用浮動球結構。

六、當有防火防靜電要求時，閥芯采用金屬硬密封結構，填料用柔性石墨等耐高溫材料，閥桿上有密封臺肩。在閥體，閥桿，球體間采取導靜電措施。符合GB/T26479耐火結構和GB/T12237防靜電要求。

七、V型球閥按照球芯密封結構的不同，有零偏心結構，單偏心結構，雙偏心結構，三偏心結構。常用的結構是零偏心式。采用偏心結構可以在開啟時使閥芯快速脫離閥座，減少密封圈磨損，延長使用壽命。關閉時可以產生一個偏心力，增強密封效果。

八、V型球閥的驅動方式有手柄式，蝸輪傳動，氣動，電動，液動，電液聯動等驅動方式。

九、V型球閥的連接方式有法蘭連接和對夾連接兩種方式，對于全球形閥芯，雙閥座密封結構的還有螺紋連接和承插焊、對焊等連接方式。

十、陶瓷球閥也有V形球芯結構。耐磨性能好，同時也耐酸堿腐蝕，更適用于含有顆粒介質的調節控制。襯氟球閥也有V形球芯結構，用于酸堿腐蝕性介質調節控制。V型球閥的應用范圍越來越廣泛了。

十一、V型球閥結構長度、結構尺寸

D947Y-PN16

DN		B	b1		D1		E	H		C	D
25	102	115	16	2	38	81	68 163		73	120	85
32	102	140	18	2	45	明	168	168	78	120	85
40	114	150	18	2	50	品	204	170	80	130	85
50	124	165	20	2	62	的	262	180	90	130	85
65	145	185	20	2	73	108	262	195	105	130	85
80	165	200	20	2	90		268	210	118	145	90
100	194	220	22	2	115	18	268	220	130	145	97
125	194	250	22	2	134	148	300	235	145	160	102
150	229	285	24	2	164	170	390	270	170	160	129
200	243	340	24	2	206	200	460	300	201	175	123
250	297	405	26	2	260	240	525	375	237	195	149
300	338	460	28	2	316	286	600	420	282	220	158
350	400	520	30	2	372	330	720	500	337	250	179
400	400	580	32	2	420	367	740 550		372	260	180
450	520	640	40	2	470	422	740		432		230
500 600 715 44				2	516 490 860 s 498 200 280

150LB

inch		B	b1		D1	T	E	H	Y	C	D
1'	102	108	14.5	2	38	81	168	163	73	120 85
114°	102	115	14.5	2	45	86	168	168	78	120 85
112	114	127	14.5	2	50	90	204	170	80	130 85
2	124	152	16.3	2	62	93	262	180	90	130 85
212	145	180	18	2	73	108	262	195	105	130 85
3	165	191	19.5	2	90	123	268	210	118	145 90
4	194	230	24	2	115	138	268	220	130	145 97
5	194	255	24.3	2	134	148	300	235	145	160 102
6°	229	280	26	2	164	170	390	270	170	160 129
8'	243 340		29	2	206	200	460	300	201	175 123
10°	297 405		30.6	2	260	240	525	375	237	195 149
12'	338 485		32.2	2	316	286	600	420	282	220 158
14'	400 535		35.4	2	372	330	720	500	337	250 179
16	400 595		37	2	420		740	550	372	260 180
18°	520	635	40.1	2	470	42	740	650	432	260 230
600 700 44 2 516						490 860		720 498 260 280

十二、V型球閥使用注意事項：

（1）V型球閥分解及再裝配時必須小心防止損傷零件的密封面，特別是非金屬零件，取出O型圈時宜使用專用工具。

（2）清洗后需待被洗壁面清洗劑揮發后（可用未浸清洗劑的綢布擦）進行裝配，但不得長時間擱置，否則會生銹、被灰塵污染。

（3）新零件在裝配前也需清洗干凈。

（4）使用潤滑脂潤滑。潤滑脂應與球閥金屬材料、橡膠件、塑料件及工作介質均相容。工作介質為燃?xì)鈺r，可用例如特221潤滑脂。在密封件安裝槽的表面上涂一薄層潤滑脂，在橡膠密封件上涂一薄層潤滑脂，閥桿的密封面及摩擦面上涂一薄層潤滑脂。

（ 5）非金屬零件清洗后應立即從清洗劑中取出，不得長時間浸泡。

感謝您耐心的閱讀。希望對您有所幫助.
