當前位置：首頁 > 產品中心 > V型球閥 > 電動V型球閥 > 防靜電V型球閥
簡要描述：VQ41F防靜電天然氣球閥可專門用于天然氣、煤氣、液化氣等燃?xì)饧胺歉g性氣體管道控制和流量控制。具有彈簧靜電導出裝置，即在球體與閥桿、閥桿與閥體之間設置導電彈簧，使球體與閥桿及閥桿與閥體之間形成靜電通道，達到清除靜電的目的。避免靜電打火點燃易燃介質，確保系統安全。當萬一發生火災而使聚四乙烯等軟密封圈燒損時，球閥仍然能夠可靠操作并具有良好的密封性能，以防止火災的擴大。耀圣防靜電V型球閥適用在天然氣，人工煤制氣、易燃,易爆的化工原料等工業領域。

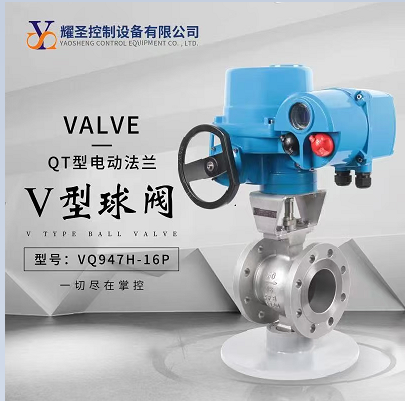

產品型號：VQ947H/F/W/Y-16P DN450
廠商性質：生產廠家
更新時間：2023-07-28 10:35:29
訪 問 量：803
產品分類
相關文章
Related Articles詳細介紹
VQ41F防靜電天然氣球閥可專門用于天然氣、煤氣、液化氣等燃?xì)饧胺歉g性氣體管道控制和流量控制。具有彈簧靜電導出裝置，即在球體與閥桿、閥桿與閥體之間設置導電彈簧，使球體與閥桿及閥桿與閥體之間形成靜電通道，達到清除靜電的目的。避免靜電打火點燃易燃介質，確保系統安全。當萬一發生火災而使聚四乙烯等軟密封圈燒損時，球閥仍然能夠可靠操作并具有良好的密封性能，以防止火災的擴大。耀圣防靜電V型球閥適用在天然氣，人工煤制氣、易燃,易爆的化工原料等工業領域。相關產品系列：燃?xì)馇蜷y,天然氣專用球閥,燃?xì)鈱Ｓ们蜷y,煤氣球閥,防靜電燃?xì)馇蜷y,液化氣專用球閥,防飛桿天然氣球閥、耐磨V型球閥，高溫高壓V型球閥，大口徑V型球閥，耐腐蝕V型球閥，可更換閥座V型球閥.
一、防靜電V型球閥設計原理：
耀圣生產的防靜電V型球閥是通過設置球閥調節閥的球體在啟閉轉動過程中與閥座產生的靜電能通過導電滾珠以及導電彈簧傳達到閥桿上，然后閥桿能通過手柄或者閥體上閥桿接觸的部位將靜電感應導出到外界環境中，減少靜電在閥體內進行積累，從而消除了靜電積累的隱患。另外球閥調節閥設置設計兩套操控機構，操控方式多，操控靈活。閥體設有閥桿套與閥體內腔連接的閥桿套，閥桿穿過閥桿套，內端伸入閥體，與球體連接，外端伸出閥桿套，與控制機構固定連接，閥體為導電閥體，閥桿為導電閥桿，閥桿內端側壁設有沉孔，沉孔由內而外設有導電彈簧和導電鋼珠，控制機構包括與閥桿同軸連接的電動執行器和手柄。
二、球閥調節閥在化工廠使用時的防靜電結構介紹：
防火防靜電球閥調節閥采用不銹鋼304、316等不銹鋼材料鑄造制作而成,密封性為防火結構,閥桿與球體間開啟了防靜電裝置構造,適合用于易燃,易爆的化工原料等工業領域。如果氮?dú)庵袛?，?huì)產生非常嚴重的后果(如與氧氣發生化學反應，甚至有火災危險)，需要設置緩沖氮?dú)?/font>15-20分鐘的緩沖罐。氮?dú)饩彌_罐通常安裝在制氮機的出口主管上，目的是緩沖穩定壓力。當制氮機異常停止工作時，可以儲存一些氮?dú)鈦硌a(bǔ)充系統。從緩沖罐中引出多個分支。進罐前其實不用安裝減壓閥，直接安裝選用好的自應力式調節閥即可。其防靜電構造可讓它與普通球閥一樣達到很好的密封性能,如果當發生火災密封設計燒毀還可以使用金屬密封電源開關,起到很好的關閉和開啟功效,當密封使用時產生靜電,球閥調節閥導靜電裝置會把靜電感應導出閥外，改進包括有閥體、閥蓋、球體、閥桿以及操控機構。
三、耀圣防靜電球閥主要特點:
2、防靜電球閥采用全通徑或縮徑設計，流通阻力小。經配置有手動、蝸輪驅動、氣動、電動(防爆)可以實現遠程自動控制,能滿足用戶的各種工況使用要求。

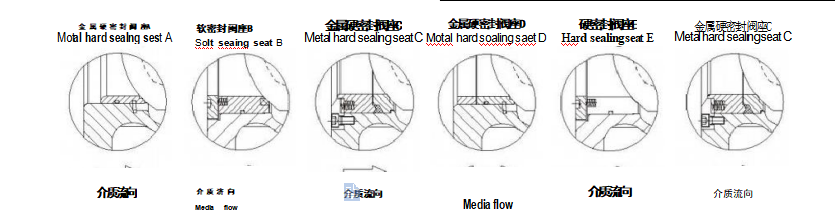

3、金屬硬密封防靜電球閥采用雙向金屬可動密封結構，具有自動補償及自潔功能，密封性能優越。球閥通道平整光滑便于管道掃線清洗,可以輸送漿液及固體顆粒等介質。
4、防靜電V型球閥采用固定球設計，并增加了預緊力彈簧，使得球閥具有自動泄壓功能。
5、每個球閥都有兩個可動密封座，兩個方向都能密封，因而安裝時不須考慮介質的流向。6、具有防火防靜電結構，在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免靜電打火點燃易燃介質。確保系統**。啟閉快啟閉時需把球體轉動90°,方便而快。
7、耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構。8、自動泄壓結構，當滯留在閥門中腔的液體介質由于溫度升高而氣化，從而中腔壓力異常升高時，中腔介質能依靠本身的推力推動閥座而自動泄壓，從而確保閥門**。
四，防靜電V型球閥技術參數
|
公稱通徑DN |
25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500. |
|
公稱壓力PN |
1 .0、1 .6、2 .5、4 .0、6 .4(MPa)或ANSI 150LB、300LB |
|
連接方式 |
法 蘭 式 |
|
溫度范圍 |
- 20~160℃(常溫)、 - 20~230℃(中溫)、 - 20~425℃(高溫) |
|
壓力試驗 |
閥體水壓測試為最大工作壓力的1.5倍，密封測試壓力為最大工作壓力的1. 1倍，測試介質為水。 |
零件清單
|
序號 |
名稱 |
數量(件) |
材料 |
|
23 |
雙頭螺柱Stud |
2 |
SS304 |
|
22 |
六角螺母Hexagon nut |
2 |
SS304 |
|
21 |
填料壓蓋Packing gland |
1 |
WCB、CF8、CF8M、CF3M |
|
20 |
填料Stuffing |
6 |
SS304、SS316 |
|
19 |
內六角螺釘Hexagon socket screw |
6 |
PTFE、柔性石墨 |
|
18 |
填料箱Stuffing box |
1 |
SS304、SS316 |
|
17 |
執片Shim |
2 |
SS304+石墨、PTFE |
|
16 |
軸套Axle sleeve |
1 |
復合材料Composite material |
|
15 |
下閥桿Lower shaft |
1 |
SS304、SS316 |
|
14 |
上閥桿Upper shaft |
1 |
SS304、SS316 |
|
13 |
○型圈O-ring |
1 |
氟橡膠Viton |
|
12 |
○型圈O-ring |
1 |
氟橡膠Viton |
|
11 |
預緊力彈簧Wayy sprinc |
16 |
SS316 |
|
10 |
閥座Valve seat |
1 |
SS304、SS316、SS316L+司太立 |
|
9 |
V型球V-ball |
1 |
CF8、CF8M、CF3M+鍍硬鉻或噴焊司太立 |
|
8 |
閥體Body |
1 |
WCB、CF8、CF8M、CF3M |
|
7 |
墊片Shim |
1 |
SS304+石墨、PTFE |
|
6 |
軸套Axle sleeve |
1 |
復合材料Composite material |
|
5 |
底蓋Bottom cover |
1 |
SS304、SS316 |
|
4 |
內六角螺釘Hexagon socket screw |
6 |
SS304 |
|
3 |
閥蓋Bonnet |
1 |
WCB、CF8、CF8M、CF3M |
|
2 |
雙頭螺柱Stud |
12 |
SS304 |
|
1 |
六角螺母Hexagon nut |
12 |
SS304 |
六、VQ41F防靜電天然氣球閥相關型號VQ47、VQ347、VQ41、VQ341，口徑范圍:DN50≈DN700，壓力范圍:PN16-PN100 150LB-600LB，溫度范圍:－20℃≈550℃，傳動方式:手動、蝸輪傳動、氣動、電動，閥體材質:鑄鋼、不銹鋼、鍛鋼，2205，2507，904L，TI2,TA10,310S等，連接方式:法蘭、焊接。
