絲扣廣式不銹鋼球閥使用說明書
?
一、概 述

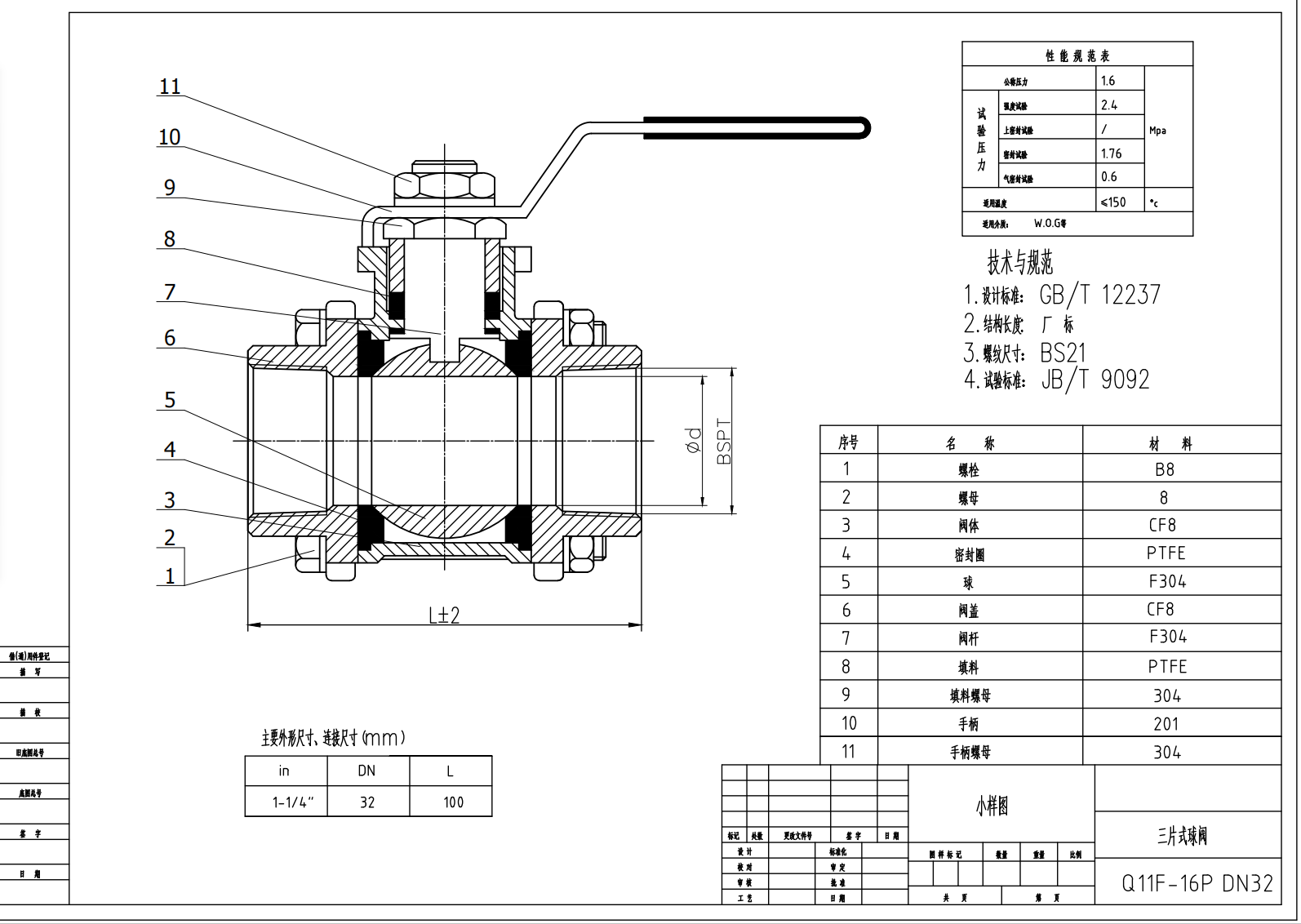

本產品主要由閥體、閥座、球體、閥桿填料等組成，具有構造緊湊，密封牢靠，修理便利，易于操作等優點，適用于水、溶劑、酸和自然氣等工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。構造型式如圖1所示。通過驅動裝置，帶動閥桿垂直于通道做90°回轉，用帶有圓形通道的球體作啟閉件，球體兩側安裝兩個塑料材質的閥座，密封球體與閥體間的泄漏，球體隨閥桿一起轉動從而起到啟閉通道的目的。
1-閥蓋、2-墊片、3-閥體、4-閥座密封圈、5-球體、
6-閥桿、7-填料、8-填料壓蓋、9-手柄
二、主要特點
1.流體阻力小，其阻力系數與同長度的管段相等。
2.操作便利，從全開到全關只要旋轉90°，適用于經常操作，啟閉快速、輕松。
3.構造簡單，相對體積小，重量輕，便于修理。
4.本閥門關閉時手柄按順時針方向旋轉〔手柄上設有開關標記〕。
5.本閥門承受塑料軟密封閥座，工藝簡潔、密封更換便利。6.承受金屬球體對塑料閥座軟密封，關閉力矩小，密封性好。
三、規格尺寸
|
NPS |
3/8 |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
|
DN（d） |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
|
L |
52 |
56 |
67 |
80 |
94 |
100 |
115 |
|
H |
47 |
53 |
62 |
68 |
74 |
68 |
96 |
|
≈W |
90 |
100 |
115 |
125 |
135 |
170 |
175 |
四、閥門主要零件材料
|
序號 |
零件名稱 |
碳鋼系列 |
不銹鋼系列 |
|||
|
1 |
閥體、閥蓋 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
墊片 |
PTFE |
||||
|
3 |
閥座 |
PTFE |
||||
|
4 |
球體 |
不銹鋼 |
F304 |
F316 |
F304L |
F316L |
|
5 |
閥桿 |
F6a |
F304 |
F316 |
F304L |
F316L |
|
6 |
填料 |
PTFE |
||||
|
7 |
手柄 |
WCB |
五、安裝、使用和維護留意事項
(一〕維護與保養
1.本閥門應放在枯燥通風的室內，做到防潮、防雨、防銹。2.閥門存放與運輸時球體處于開啟位置，同時應做好以下工作。2.1通徑兩端用悶蓋塞緊，予以防塵、防銹，保持通道清潔。
2長期放置時應定期檢查，建議時間為18個月。對球體外表，兩通道、密封面、兩端法蘭上的污垢和銹跡進展檢查后，重涂刷防銹油及予以防護。
3.閥門儲存時間如超過18個月應對其構造和性能的完整性進展測試，并做好相關記錄。
〔二〕安裝與使用
1. 在安裝前確保閥門特性，如型號、尺寸、壓力、材質等與要求全都符合規范要求等。
2.安裝前應先進展以下工作:
2.1檢查各螺紋連接是否有松懈，并調整擰緊。
2.2卸掉閥門通道兩端的悶蓋，清潔內腔，去除油垢。
2.3沖洗、清潔管路，以免損壞密封面。
3.螺紋連接的閥門，閥體上均設計有擰緊使用位置〔六方或扁方)，擰緊螺紋時，扳手只需卡緊旋轉六方或扁方。其手柄、閥桿等，均不得承受擰緊連接螺紋所需要的力矩。
4.本閥可裝于任何位置，但須留意檢修和操作便利。使用時必需處于全開或全關狀態，不得用來調整流量。
5.安裝時介質的流向一般不受限制，但應充分考慮安裝位置及高度，并保證連接牢靠。
6.絲扣球閥靠旋轉手柄使球啟閉，順時針關閉，逆時針開啟，不得借助于其它關心杠桿或動力。
7.手柄及傳動機構不允許作起吊用。
8.通過管路的介質不應帶有硬質顆粒，以免損傷密封面。
9.本閥門出廠前按相關標準逐臺進展檢驗與試驗，合格后予以出廠。安裝單位可直接進展壓力
試驗或安裝使用。
10.安裝后，閥門須全開進展管道吹掃和系統壓力試驗
11.閥門檢修時，必需使閥門和管道內壓完全泄放，并由有閱歷的修理人員進展。
12.閥門檢修后，必需按相關標準進展壓力試驗，并做好相關記錄，合格前方可投入使用。
六、可能發生的故障、原因及維修方法
|
可能發生的故障 |
發生故障的原因 |
消除辦法 |
|
填料滲漏 |
1. 填料壓蓋未壓緊 2. 填料圈數不足 3. 填料由于使用過久或保存不妥而失效 |
1．均勻地?cái)Q緊螺母。 2．增加填料圈數。 3．更換新填料（各圈的接頭應交叉錯開）。 |
|
密封間滲漏 |
4．密封面有污物附著或密封環損壞。 |
4．將污物清除干凈或重新加工修整或更換密封件。 |
|
中間墊片滲漏 |
5．螺栓未預緊。 |
5．?dāng)Q緊螺栓或預緊螺栓，使閥蓋壓緊。 |
|
驅動不靈活或關閉件不能啟閉 |
6．填料壓锝過緊。 7．填料壓蓋裝置歪斜。 8．驅動機構或連接件損壞。 9．閥桿彎曲。 |
6．適當旋松填料壓蓋上的螺母。 7．校正填料壓蓋。 8．拆開修理驅動機構或連接件。 9．校正閥桿。 |
七、留意事項
1.閥門材料的選擇及其在使用中變質的可能性和必要的定期檢查由用戶考慮。2.本閥門設計只考慮一般工況，如有特別要求須在合同中注明。
3.本閥門設計只考慮稍微腐蝕，對于有嚴峻或特別腐蝕的場合，本閥門不適用。
4.閥門工作溫度范圍不得超過產品銘牌上的規定，超過〔含瞬時〕此范圍引起的后果完全是用戶的責任。
5.閥門工作過程中的體表溫度超過60℃的狀況下，簡潔引起人體接觸燙傷，用戶必需在相應部位設置警示標志或隔熱防護裝置。
中°巴
6.閥門不得帶壓增加或更換填料，防飛構造或上密封構造不作為用戶帶壓更換填料或О形圈的理由。
7.管道試壓后，管道或閥門內不得殘留試壓介質。
重要提醒※：在進行任何維修之前請先詳閱以上內容。
